새로운 집으로 이사를 하면서 조명과 관련 전기공사는 셀프로 진행하기로 하였습니다.
향후 집 팔 때를 대비하여 인수인계 목적으로 남기는 포스팅입니다.
1. 조명 설계 고려사항
- 흰색 빛을 내는 주광색은 배제하고 주방은 주백색 나머지 공간은 전구색
- 독서, 작업 등 집중이 필요한 공간은 별도 조명 사용
- 다운라이트끼리의 간격은 15cm 또는 전체 벽면 길이 나누기 다운라이트의 수로 결정
- 거실, 주방 등 공용공간은 IoT 스위치를 연동하여 스마트폰으로 조작 가능하도록 설정
- 플리커프리, 절연컨버터 사양의 제품만 사용
고려 사항들을 반영하여 아래와 같이 평면도에 조명 위치를 표기하고 전기 기술자를 별도로 섭외하여 작업 요청하였습니다. 인테리어 회사에 턴키로 의뢰하는 것보다 결과물은 만족스럽고 조명 품질도 더 좋은데 비용은 많이 절약되었습니다.

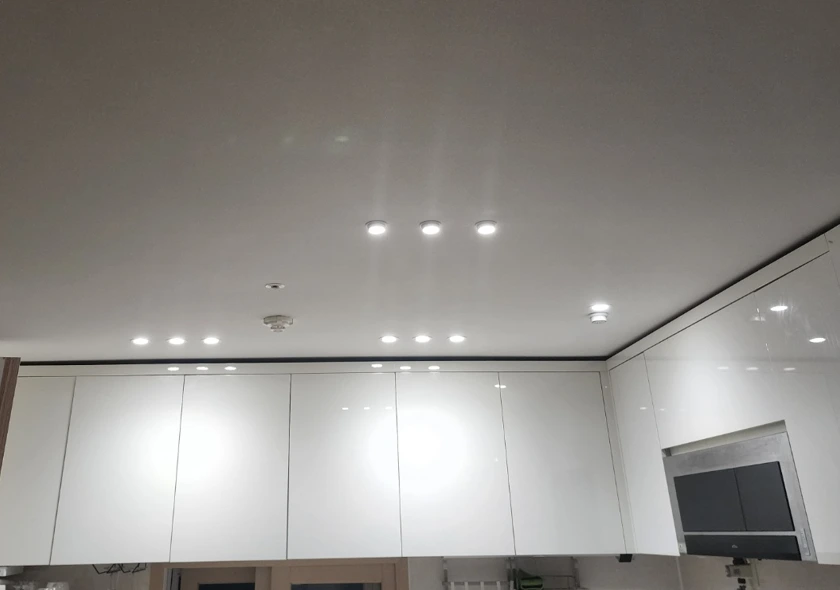

주방 싱크대 위쪽, 아일랜드 식탁 위쪽의 다운라이트 간격은 15cm로 하였고 벽에서는 25cm 또는 30cm를 띄웠습니다.
작은방들의 다운라이트는 방문을 여는 쪽이 통로 또는 책상 위치라서 2개씩 샤시 창틀 기준까지 띄워 타공 하였습니다.
노밧 IoT 스마트 컨트롤러는 개당 600W까지 연결 가능합니다.
다음 집에서 조명 설계를 한다면 커튼박스에 라인조명은 안 할 것 같습니다. 생각보다 전력소모가 높은 대신 잘 안 쓰게 되네요. 우물천장 안쪽에 8개의 다운라이트를 넣었는데 이 조명도 실제 켠 적이 거의 없네요.
2. 조명 제품 목록
조명 제품은 플리커프리, 절연컨버터 적용된 제품으로만 설치하였습니다.
- LED 3인치 다운라이트 EL 5131 움푹 확산형 8W 플리커프리 주백색 17개
- LED 3인치 다운라이트 EL 5131 움푹 확산형 8W 플리커프리 전구색 11개
- LED 다운라이트 EL-9511 2인치 4W 매립조명 할로겐 COB 매입등 플리커프리 주백색 3개
- LED 3인치 다운라이트 EL 5291 집중형 6W COB 매입등 플리커프리 전구색 8개
- 텔트론 오토온미니 히든센서 현관 재실감지기 레이더투시 센서
- 남영전구 LED T5 (광효율 105lm/w)
3. 벽 스위치 및 IoT 컨트롤러
노밧 광고는 아니지만 벽 스위치가 르그랑 제품군과 협업하여 출시되어 디자인이 예쁘고 품질이 좋아서 선택하였습니다.
Zigbee 방식이 아니고 WIFI 방식이라 별도의 라우터 설치 없이 집에 설치되어 있는 WIFI를 활용할 수 있는 점도 마음에 들었습니다. 벽 스위치에는 전선을 연결하지 않고 기존 스위치 위치에 장착만 하면 자가발전으로 전기를 생산하여 IoT 컨트롤러와 통신하며 전원 On/Off 동작을 합니다.
어플에 등록된 컨트롤러는 어플에서 다른 스위치 연동 가능합니다.

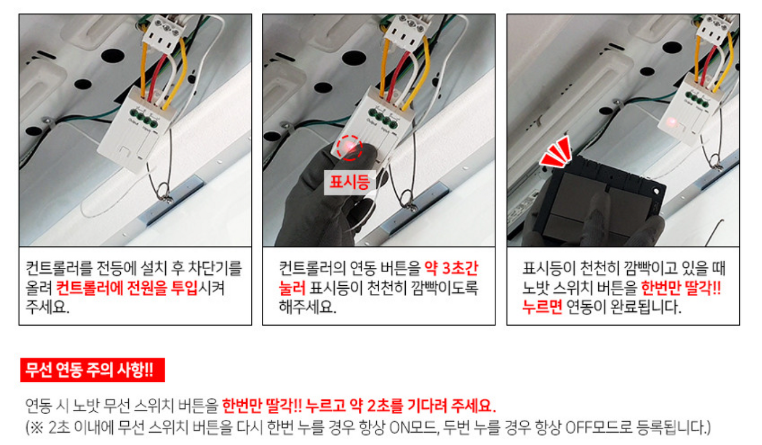

어플에 컨트롤러 연동 방법은 2가지, 스위치 연속 5번, 또는 컨트롤러버튼 직접 눌러 AP모드로 등록할 수 있습니다.
4. 컨트롤러 위치 기록
컨트롤러 퓨즈 교체 시, 기타 컨트롤러 유지보수 필요시 위치 파악을 위한 기록입니다.
4.1 현관
텔트론 오토온미니 히든센서 현관 재실감지기 레이더투시 센서가 장착되어 있습니다.
4.2 거실

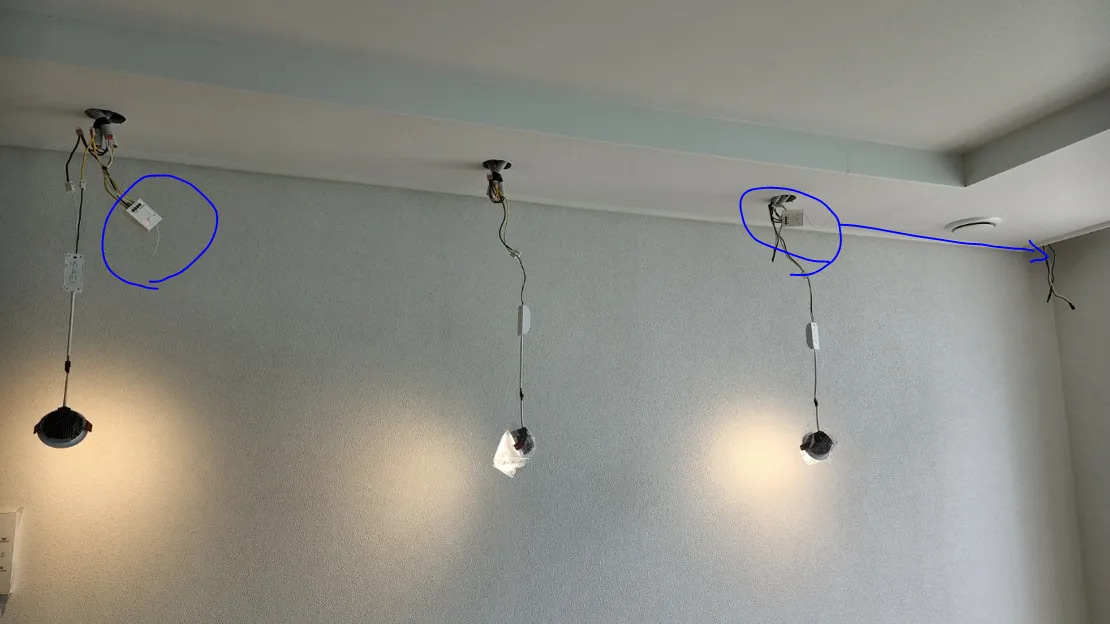

월패드벽 좌측에 컨트롤러가 있고 소파 다운라이트 3개를 제어합니다.
우측의 컨트롤러는 커튼박스에 T5 조명을 제어합니다.
커튼박스의 전원선 중 흰색-빨강 배선은 전동커튼용 상시전원입니다.
복도등 컨트롤러 1번은 우물박스 안쪽 주백색 다운라이트 8w x 8개를 제어합니다.
복도등 컨트롤러 2번은 복도 다운라이트 6w x 4개를 제어합니다.

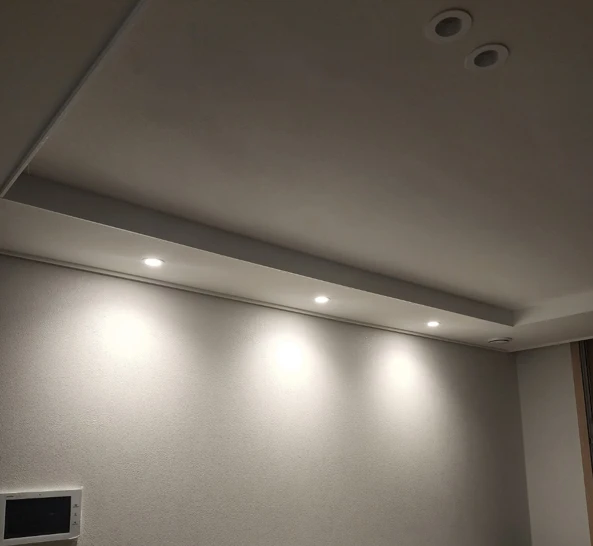

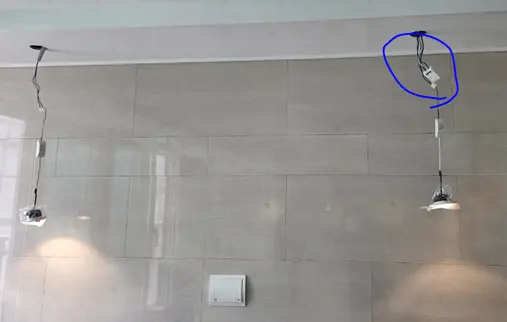

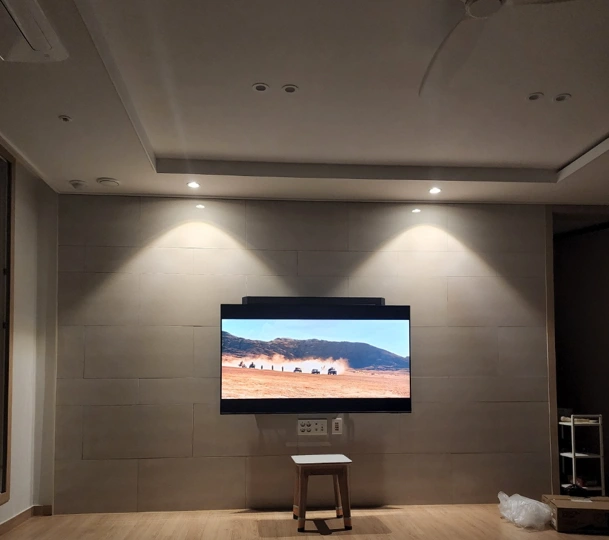

거실 아트월은 우측 다운라이트에 컨트롤러가 있으며 6W x 2 개입니다.

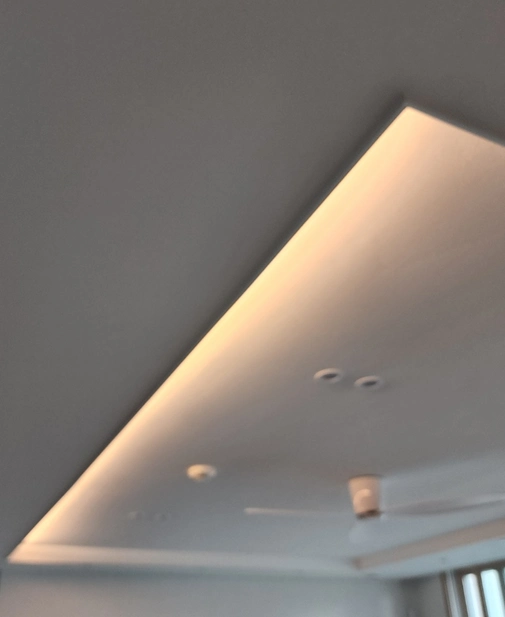

거실우물은 간접조명으로 T5가 설치되어 있습니다. 소비전력은 70w입니다.
목공사장님께 틈을 더 넓게 해달라고 했으나 저렇게 해야 한다고 고집을 부려서 내버려 두었는데 결국 T5 넣을 때 잘 안 들어갔습니다. 나중에 우물천장 전체 다 뜯고 다시 하는 비용 200만 원 언더로 예상합니다.

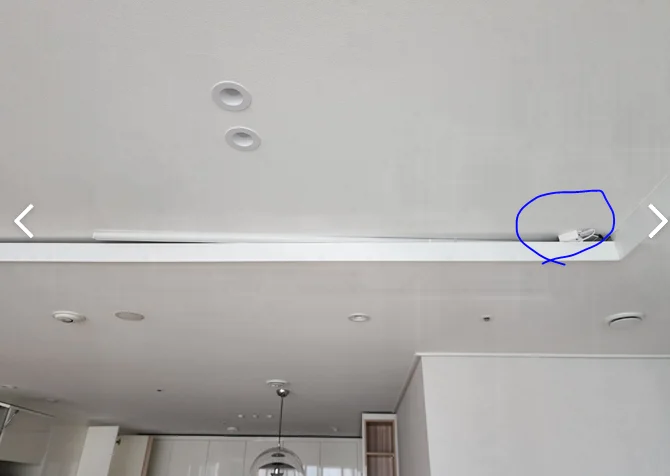

컨트롤러는 사진의 동그라미입니다.
4.3 주방

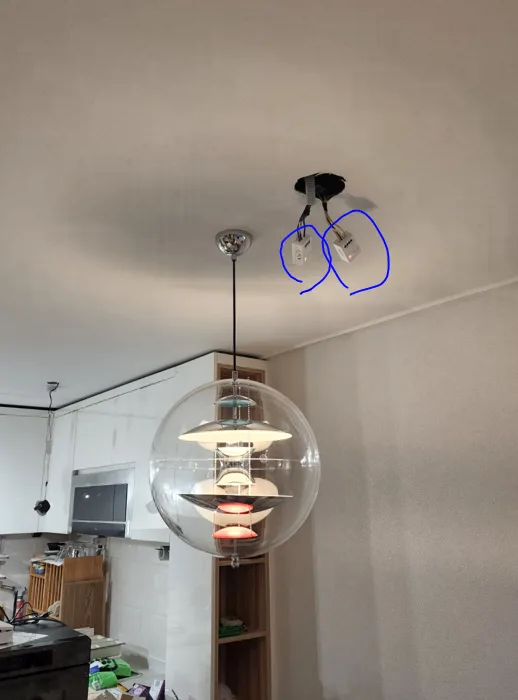

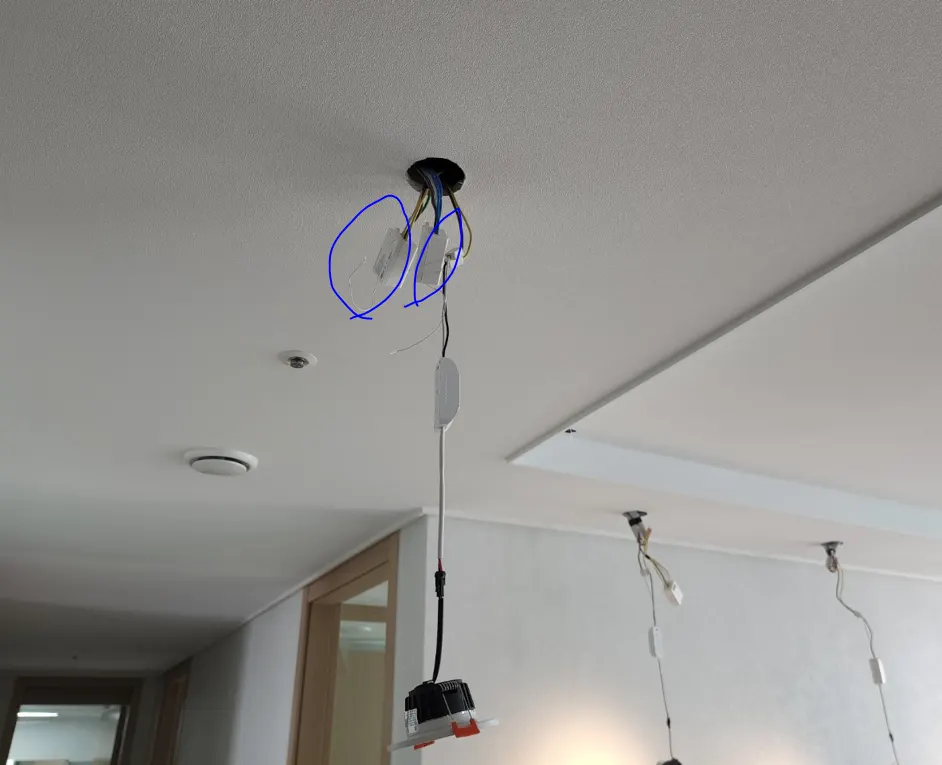

식탁등 옆 환기구에 컨트롤러 2개가 있습니다.
컨트롤러 1은 식탁등이고 컨트롤러 2는 아일랜드 위에 15cm 간격으로 설치된 2인치 주백색 4W x 3개입니다.
냉장고장 앞은 우측에 컨트롤러가 있습니다.

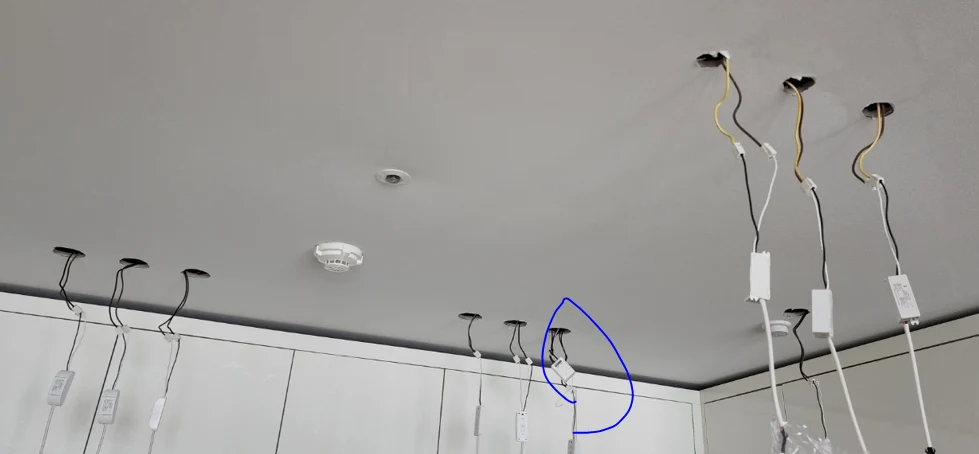

싱크대는 아래 사진의 동그라미 안에 컨트롤러가 있습니다.
5. 조명 사진 모음
각 구역별 조명 사진입니다.
